  四、建筑太阳能热水系统的优化选择

  本章节详细介绍了太阳能热水系统在别墅建筑、多层住宅、中高层住宅(包含保障房)、公共建筑(医院、学校、企事业单位)、商业建筑(宾馆及酒店、连锁商业机构、游泳池)、工农业应用、新农村建设的应用的推荐方案。

  1、别墅建筑

  别墅建筑具有以下特点：建筑面积较小且独立性强，一般为2～3层单元式建筑，面积为150～300平方米左右：建筑结构简单，外形多样且富于变化(屋顶多为坡屋面形式)；太阳照射条件好，与其他住宅或商用建筑相比，高度较低且空间大，在自然光利用方面条件相对优越；建筑层数少，管线铺设距离短，所需集热器数量和面积有限。

海南三亚春光老年公寓别墅小区

  在别墅建筑中，建筑师普遍希望的是在保证集热器集热的要求下，把集热器隐藏在建筑围护结构内，或使集热器作为建筑围护结构的一部分，作为建筑构件来装饰和点缀建筑。因此为了达到系统安全高效运行，以及太阳能热水系统与建筑立面的完美结合的目的，我们通常使用集热器与储热器分离的分体式太阳能热水器。

浙江杭州金都雅苑分体式小区安装群

  当只供应家庭所需生活热水时，系统所需的集热面积较小，从经济和效率两方面因素来看，最适宜放置在屋顶上。在设计过程中根据集热器的朝向和屋面坡度的要求，将其与屋面结合设计，并顺坡安装(或镶嵌)在屋顶部位，各种管线均为暗装，远看像天窗一样，与屋面浑然一体，同时还具有建材特性(如防水、隔热保温、采光和通风换气等功能)，储热水箱放置在室内以减少热损。在有些特殊情况下，还可以通过加大集热面积的方法来增加热水量，同时满足家庭生活热水和冬季采暖(或夏季制冷)的双重需求。

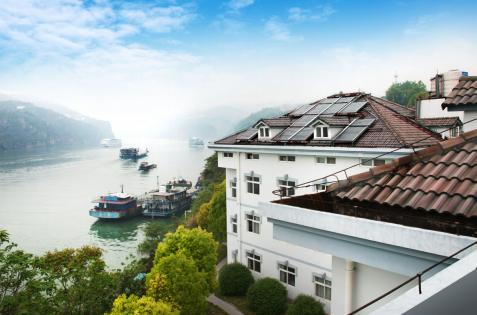

宜昌三峡康福山庄

  别墅型太阳能热水系统的共同特点：集热器以真空管居多；系统为双回路、分体式、强制循环或自然循环；太阳能系统与常规能源结合，全天候运行：采用承压水箱，顶水法取水；与建筑一体化结合方面的优势较为明显；储热器不暴露于室外空间，水箱和管路要具有非常好的保温效果，热量损失较小，并具备防冻功能和自动控制系统；造价明显高于整体式非承压系统。

  易生活的特点：模块化的“易生活”全面实现了工厂化生产、标准化设计、成套化安装、通用化维修，让热水工程从无标准的低效杂乱设计安装迈入标准化设计施工阶段。而承压型“易生活”更突破了传统太阳能存在的水量有限，需等待加热、水质越用越差等问题，该产品采用盘管换热技术(以水箱内的热水为热量载体，把流经盘管内的冷水瞬间换热为热水)，由于该技术不再使用水箱内的热水，而是流经盘管的水始终是饮用级标准的新鲜水。

  2、多层住宅

  多层住宅是我国最普遍的居住建筑形式，随着人民生活水平的提高，城市居民对家庭生活热水的需求将越来越高，房地产开发商为提升住宅的吸引力，也努力让住宅产品附带热水设备，所以在新购住宅中几乎无一例外的要安装生活热水设施。

湖北宜昌世纪阳光住宅小区

  由于多层建筑具有高度低，户均屋面的面积较大，楼与楼之间遮光的情况更少，因此跟高层住宅相比，在太阳能热利用方面具有无可比拟的优势。

  在很多高层住宅中我们可以看到，由于在建筑设计的时候没有考虑到太阳能建筑一体化问题，也没有预先从建筑的整体立面效果出发设计太阳能热水器系统及其安装位置，使得建筑入住后，各用户抢占屋面位置安装整体式太阳能热水器的现象频繁发生；屋面面积被占满以后有些用户出于不得已各自购买分体式太阳能热水器，将集热器安装在阳台板等部位；而对于一些低层用户也许会不得已放弃适用太阳能热水器，改用电热水器或燃气热水器。





海南三亚高档生活小区（集中集热——分户储水太阳能系统）

  这种太阳能热水器安装种类、型号、位置的差异，会严重影响到建筑的立面效果，使原本极富韵律感的高层建筑变得杂乱无章，使建筑设计师们的努力付之东流。中高层建筑的高建筑物和人均占地面积较小的特点给新能源的利用提出了更高的要求。

  4、公共建筑

  公共建筑的范畴包括医院、学校、政府机关等非盈利为目的的建筑。传统公共建筑存在能耗较高的缺点，随着节能减排政策的推进，新能源技术在公共建筑的应用也得到了巨大突破。从从最基本的提供热水，到为建筑提供采暖制冷等方面服务。天普集团对新能源技术在公共建筑上的应用投入了更多的力量。考虑到公共建筑非盈利为目的和适用人群广等特点，对产品到工程的要求条件非常高。

  4.1 医院

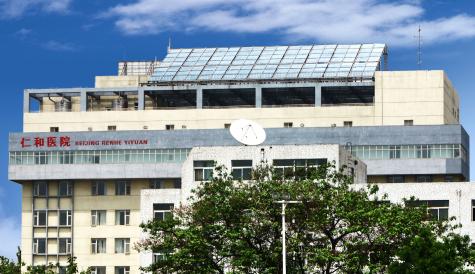

北京仁和医院太阳能热水工程

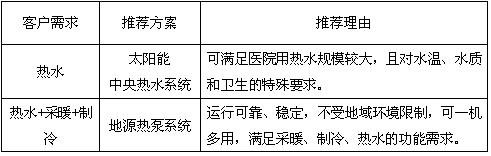

  医院行业对热水有着大量的需求。和常规行业不同，医疗行业对热水系统的要求更高，在对太阳能系统的稳定性、安全性及水质方面要求非常高。

  绿色校园建设对节能减排要求很高，我国校园中能源资源消费主要以水、电为主，应建立校园能源监管与节能控制体系，实现能源的分类、分项计量，能耗分析、能效评估、定额管理、决策支持，太阳能热水等重点能耗设备的节能管理控制。

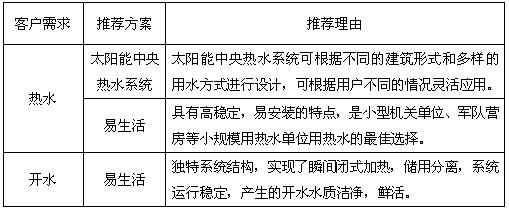

  新能源技术在包括军队在内的企事业的应用是向社会展示节能减排的一个窗口，既有利于政府对新能源技术进行调研，又有很好的示范效果，具有重大的社会意义。

  新能源技术在商业领域的应用需要考虑经济型、美观性、兼容性、可靠性等众多问题，随着工程技术的发展，新能源技术在商业建筑上的应用越来越广泛。

  5.1 宾馆及酒店

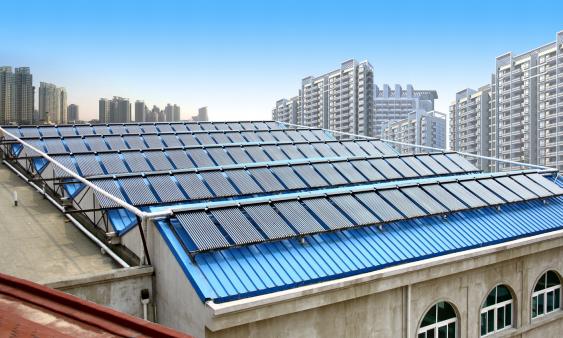

杭州政苑假日酒店（解决方案：太阳能中央热水系统）

  洗浴热水是酒店必须具备的服务项目之一，高品质的热水更是酒店品味、档次的象征。酒店用水的具有规模大和24小时不间断供水的特点。而太阳能热水以其高品质和良好的经济型赢得了青睐。

  随着经济的发展，各个行业的连锁店蓬勃发展。而连锁店的商业用热水需求也越来越大。

  游泳池在使用中往往由于温度的问题，在使用时间上受到很大的影响。随着传统能源价格的不断上升及节能减排压力的不断增大，利用传统能源进行辅助加热不仅会消耗大量的能源，也面临着越来越大的成本压力。利用新能源技术可以为游泳池提供源源不断的热水，从而确保游泳池可以全年使用，为用户提供系统稳定并成本低廉的游泳池加热解决方案。

  6、工农业应用

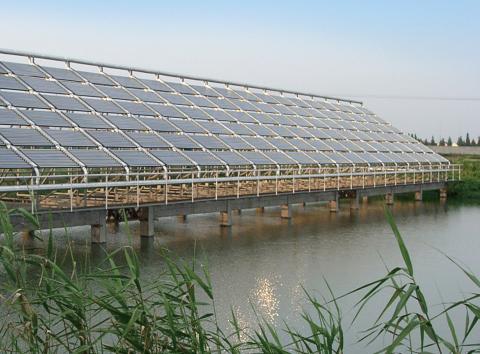

北京大兴榆垈蔬菜种植基地太阳能采暖工程（解决方案：太阳能 + 热泵联合供热系统）

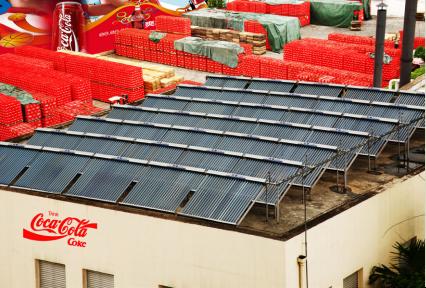

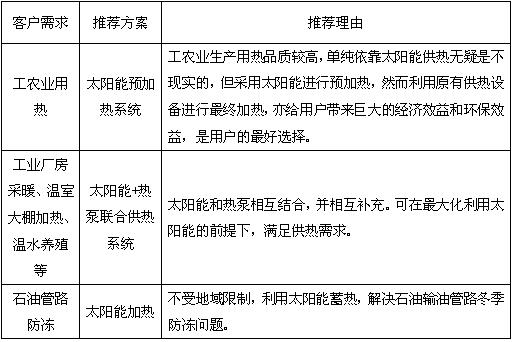

  在国家大力倡导节能减排和低碳经济的同时，工业项目却在运行时伴随着大量的碳排放。随着传统能源价格的不断攀升，在工业行业中利用太阳能等新能源取代传统能源很有前景。太阳能在工业上的应用领域非常广泛，包括印染厂、纺织厂、热力供应站、太阳能原油加热站、食品生产行业、制造业等对热水有大量需求的企业，还可以为烟草行业等对太阳能干燥有需求的行业提供高温空气等。

  在家电下乡政策的推动，太阳能在新农村已经非常普及，为广大农民生活水平的提高做出了巨大贡献，随着新农村建设的不断发展及农民生活水平 的不断提高，新农村对太阳能利用形式从太阳能热水器提供热水到利用太阳能进行建筑采暖、集体浴室等多种方式。
